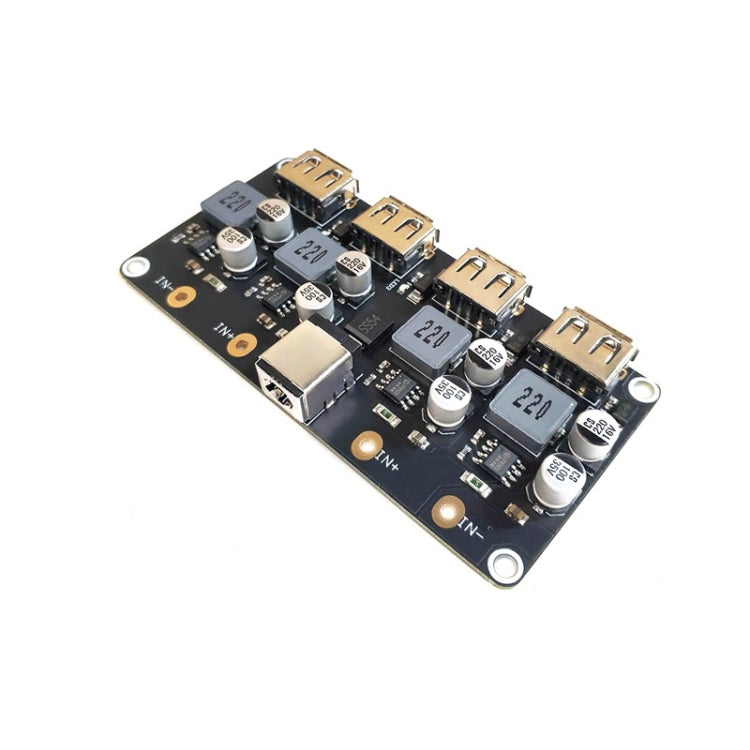

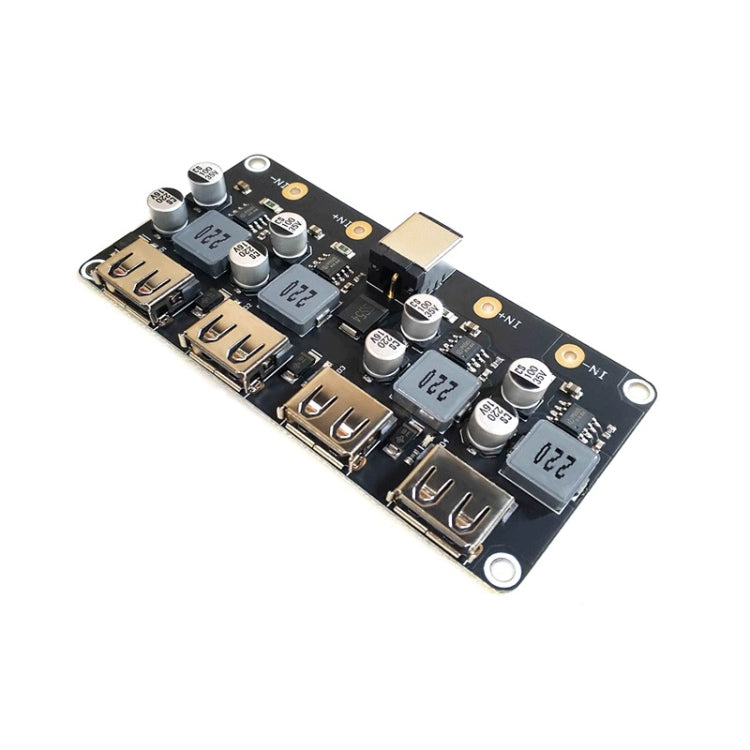

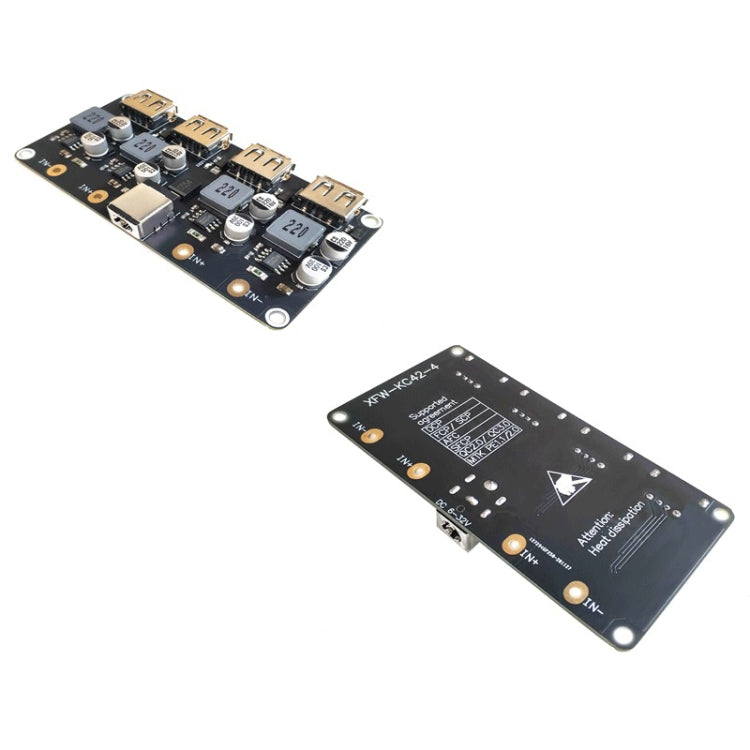

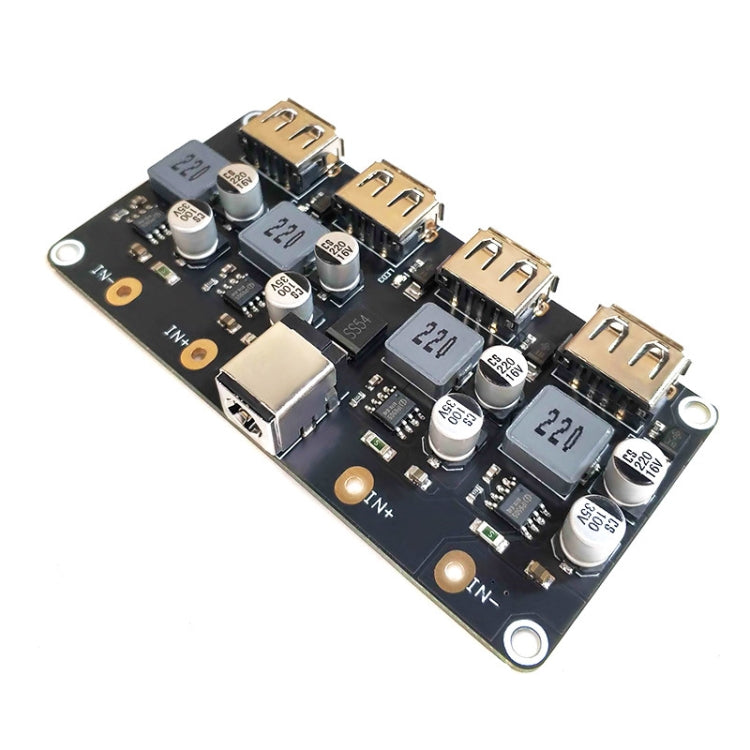

وحدة شحن سريع رباعية الاتجاهات، لوحة شحن الهاتف المحمول بمنفذ USB

1. وظيفة التشغيل الناعم
2. تصل كفاءة التحويل إلى 97%
3. تردد التبديل 220 كيلو هرتز
4. شريحة محول تنحية التبديل المتزامن المدمجة
5. نطاق جهد الخرج: من 3 فولت إلى 12 فولت، يتم تعديله تلقائيًا وفقًا لبروتوكول الشحن السريع
6. تستخدم في شواحن السيارات، ومحولات الشحن السريع، وشرائط الطاقة الذكية، والشواحن الشمسية، وما إلى ذلك.
7. هذه الوحدة عبارة عن وحدة شحن سريع ذات ضغط منخفض بأربعة اتجاهات، يرجى استخدام مصدر طاقة 12 فولت - 30 فولت تيار مستمر، ولا يمكن عكس الأقطاب الموجبة والسالبة.
8. نطاق جهد الإدخال: من 4.5 فولت إلى 32 فولت (يجب أن يكون جهد الإدخال أعلى من جهد الإخراج، لأنه وحدة انخفاض الجهد)
9. حماية متعددة، وموثوقية عالية، وحماية من التيار الزائد عند الخرج، والجهد الزائد عند المدخل، والجهد المنخفض عند المدخل، وحماية من ماس كهربائي عند الخرج، وحماية من درجة الحرارة الزائدة للجهاز بأكمله
10. يتميز المخرج بخصائص CV/CC (تيار المخرج أقل من القيمة المحددة، وضع CV للمخرج؛ تيار المخرج أكبر من القيمة المحددة، وضع CC للمخرج)

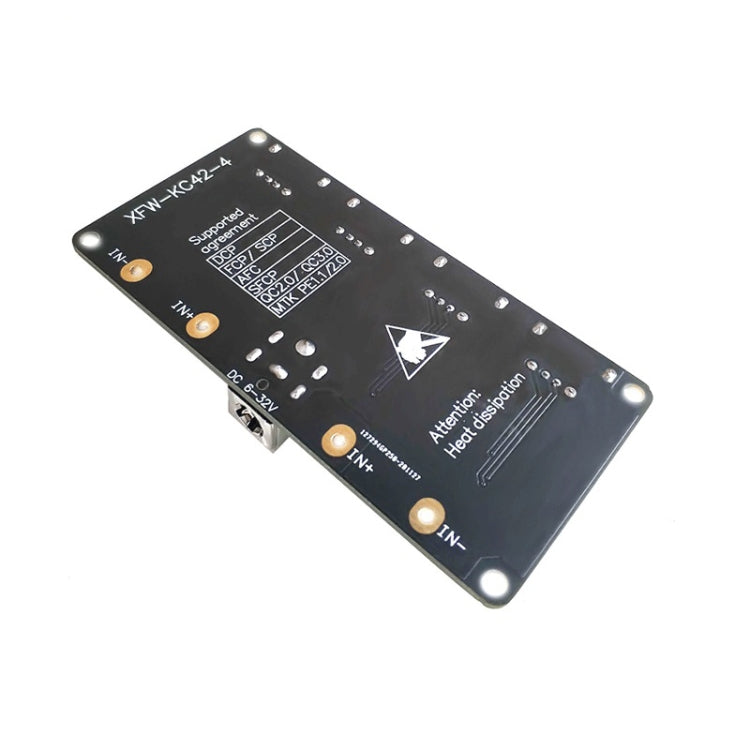

11. يعتمد PCB على تصميم FR-4 بسمك 1.6 مم، وتخطيط وأسلاك مُحسَّنة، وتصميم محكم، ونافذة مفتوحة في الخلف لتبديد الحرارة، ودرجة حرارة عمل منخفضة للحمل الكامل، وتيار احتياطي 0.013 أمبير، والوحدة بها وظيفة تعويض جهد الخرج
12. كل قناة من القنوات الأربع تدعم بروتوكول الشحن السريع QC 3.0، ويمكنها دعم الشحن السريع في نفس الوقت، ويمكنها إخراج جهد 5 فولت/9 فولت/12 فولت (يتطلب دعم بروتوكول الهاتف المحمول)، تيار الخرج متكيف، استهلاك الطاقة في قناة واحدة 24 وات، استهلاك الطاقة في وحدة 4 قنوات 96 وات
