وحدة الساعة عالية الدقة DS3231 AT24C32 وحدة IIC وحدة الذاكرة

1. الحجم: 38 مم (الطول) × 22 مم (العرض) × 14 مم (الارتفاع)
2. الوزن: 8 جرام
3. جهد التشغيل: 3.3--5.5 فولت
4. شريحة الساعة: شريحة ساعة عالية الدقة DS3231
5. دقة الساعة: ضمن 0-40 درجة مئوية، دقة 2 جزء في المليون، خطأ سنوي حوالي دقيقة واحدة
6. مع 2 منبهات تقويمية
7. خرج موجة مربعة قابلة للبرمجة
8. تولد الساعة في الوقت الفعلي الثواني والدقائق والساعات والأسبوع والتاريخ والشهر والسنة، وتوفر تعويضًا للسنة الكبيسة صالحًا حتى 2100 عام
9. يتمتع مستشعر درجة الحرارة داخل الشريحة بدقة +/- 3 درجة مئوية
10. شريحة الذاكرة: AT24C32 (سعة تخزين 32 كيلو بايت)
11. واجهة ناقل IIC، سرعة نقل عالية 400 كيلو هرتز (عندما يكون جهد التشغيل 5 فولت)
12. يمكن توصيل أجهزة IIC الأخرى بشكل متتالي، ويمكن تعديل عنوان 24C32 عن طريق ماس كهربائي A0 / A1 / A2، والعنوان الافتراضي هو 0x57

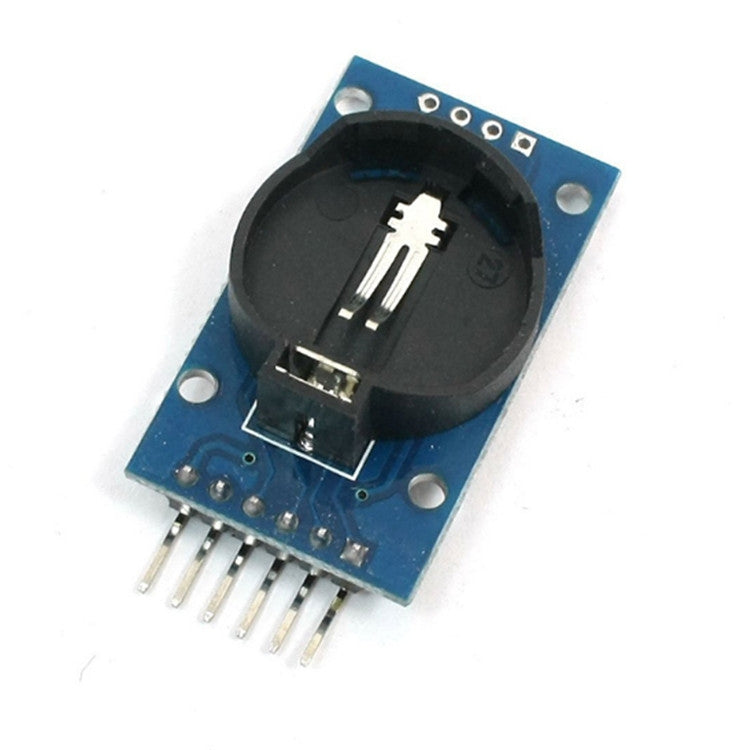

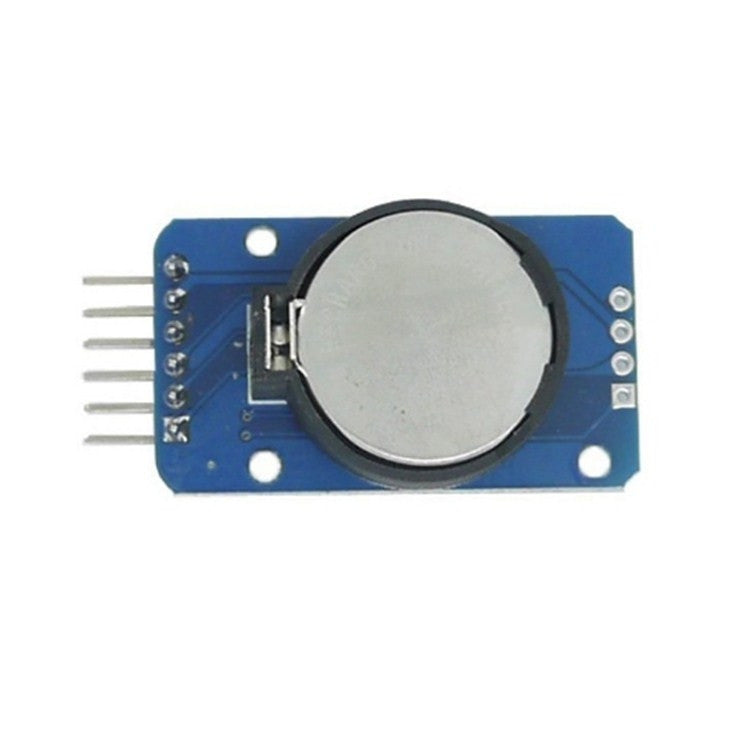

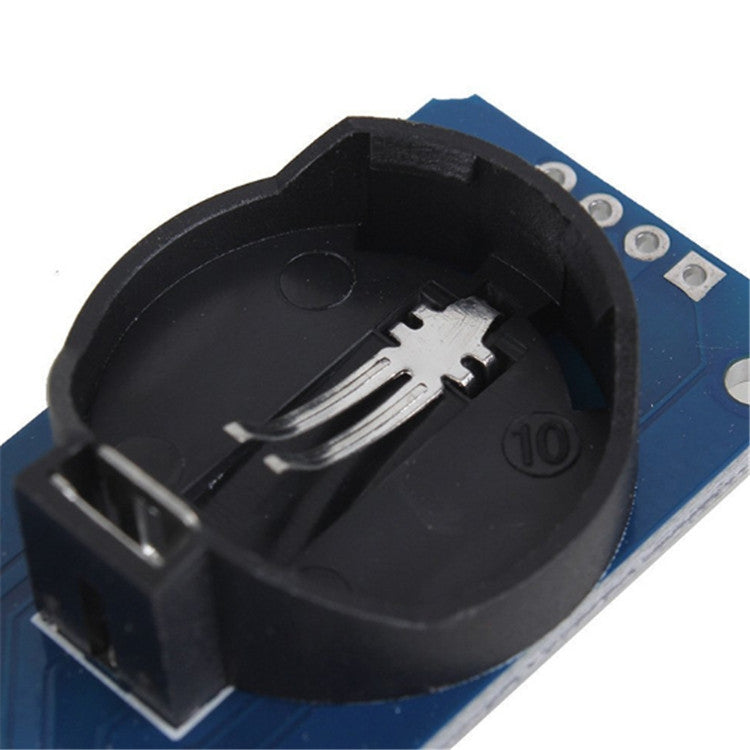

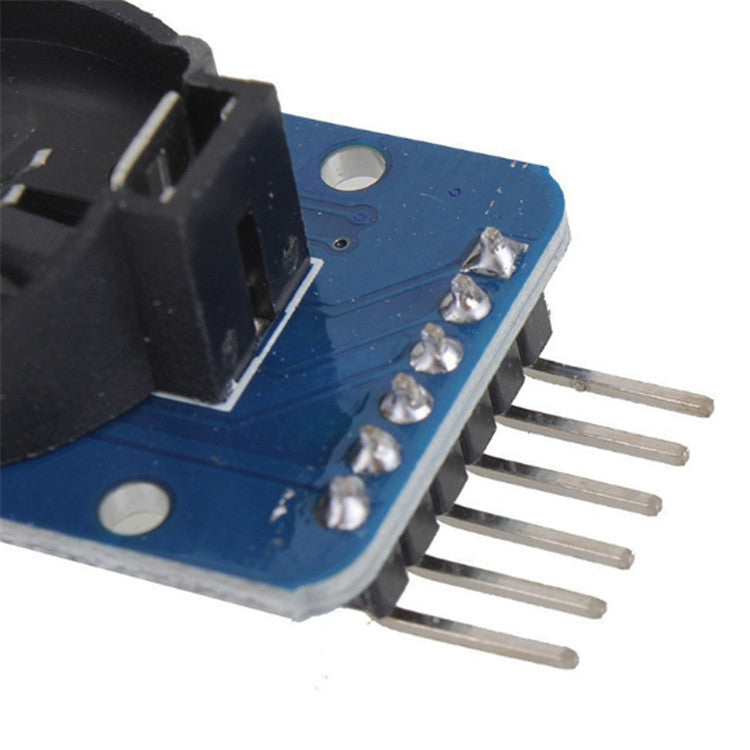

13. مع بطارية قابلة لإعادة الشحن LIR2032 لضمان استمرار تشغيل الساعة بشكل طبيعي بعد إيقاف تشغيل النظام
14. التعبئة: عبوة واحدة مضادة للكهرباء الساكنة

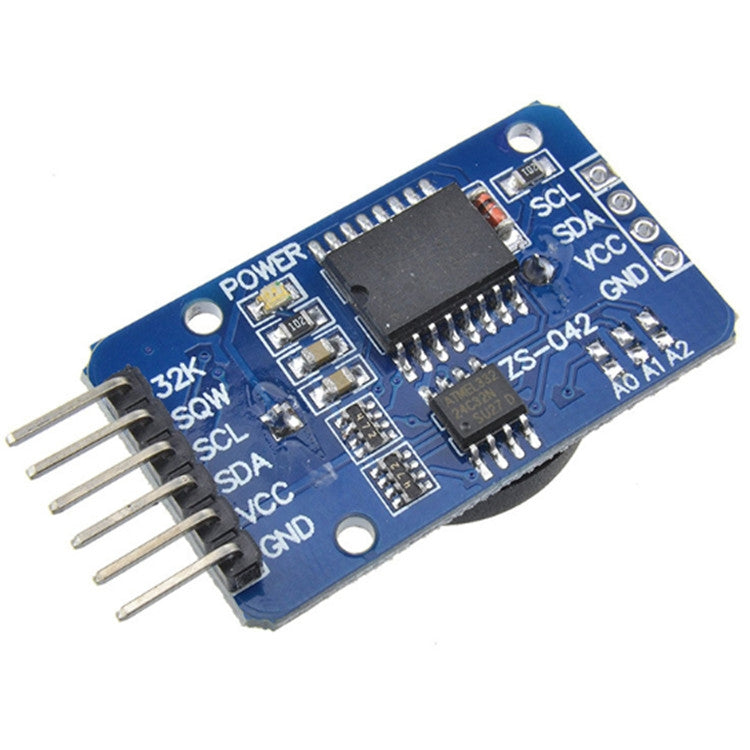

15. تعليمات التوصيل (مع أخذ Arduino uno r3 كمثال):
SCL -- A5
SDA -- A4
VCC -- 5 فولت
أرضي -- أرضي
١٦. DS3231 ساعة لحظية (RTC) I2C منخفضة التكلفة وعالية الدقة، مزودة بمذبذب بلوري مدمج معوض لدرجة الحرارة (TCXO) وبلورة. يحتوي الجهاز على مدخل بطارية، مما يضمن دقة التوقيت عند انقطاع التيار الكهربائي الرئيسي. يُحسّن مذبذب البلورات المدمج دقة الجهاز على المدى الطويل، ويُقلل من عدد المكونات في خط الإنتاج. يوفر DS3231 نطاقات درجات حرارة تجارية وصناعية، وهو متوفر في عبوة 300mil SO ذات 16 سنًا.
١٧. يحفظ RTC معلومات الثواني والدقائق والساعات واليوم والتاريخ والشهر والسنة. تُضبط نهاية الشهر تلقائيًا في الأشهر التي تقل عن ٣١ يومًا، بما في ذلك تصحيحات السنوات الكبيسة. يمكن أن يكون تنسيق عمل الساعة ٢٤ ساعة أو ١٢ ساعة مع مؤشري / صباحًا / مساءً. يوفر منبهين تقويميين قابلين للتخصيص ومخرج موجة مربعة قابل للتخصيص. يتم نقل العنوان والبيانات بشكل تسلسلي عبر ناقل I2C ثنائي الاتجاه.
تُستخدم دوائر مرجعية ومقارنات جهد متطورة، معوضة حرارياً، لمراقبة حالة الجهد المستمر (VCC)، واكتشاف انقطاعات الطاقة، وتوفير مخرجات إعادة الضبط، والتبديل تلقائياً إلى مصدر طاقة احتياطي عند الحاجة. بالإضافة إلى ذلك، يمكن استخدام دبوس مراقبة /RST كمدخل يدوي لإعادة ضبط الجهد μP.
١٨. بالإضافة إلى دقة التوقيت العالية، يتميز DS3231 بوظائف أخرى تُوسّع نطاق الوظائف الإضافية وخيارات مُضيف النظام. يُدمج الجهاز مستشعر درجة حرارة رقمي دقيق للغاية، يُمكن الوصول إليه عبر واجهة I2C* (تمامًا مثل الوقت). تبلغ دقة مستشعر درجة الحرارة هذا +/- ٣ درجات مئوية. تُمكّن دائرة التحكم المُدمجة من الكشف التلقائي عن مصدر الطاقة وإدارة تحويل مصدر الطاقة بين مصدر الطاقة الرئيسي ومصدر الطاقة الاحتياطي (أي البطارية منخفضة الجهد). في حال انقطاع التيار الكهربائي عن مصدر الطاقة الرئيسي، يُمكن للجهاز الاستمرار في توفير توقيت ودرجة حرارة دقيقين دون التأثير على الأداء. عند إعادة تشغيل مصدر الطاقة الرئيسي أو عودة قيمة الجهد إلى النطاق المسموح به، يُمكن استخدام وظيفة إعادة ضبط الرقاقة لإعادة تشغيل مُعالج النظام.
