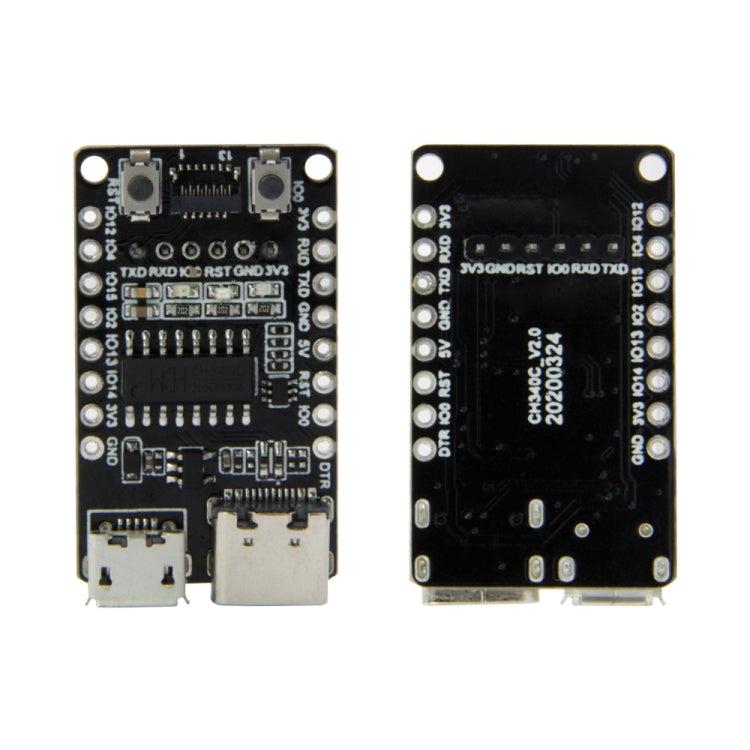

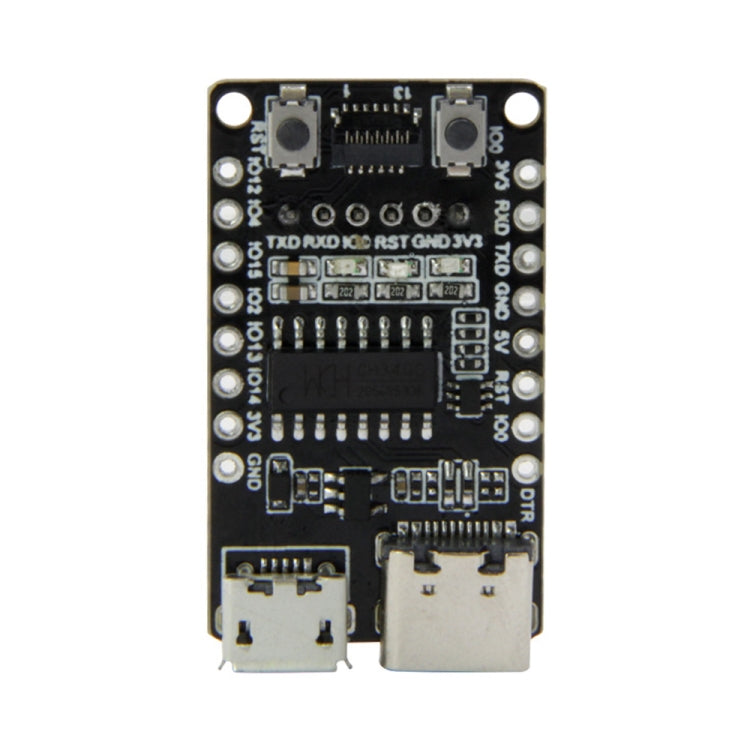

لوحة تمديد تنزيل وحدة TTGO T-Internet-POE ESP3، لوحة التنزيل

مواصفات الأجهزة
1. مجموعة الشرائح: ESPRESSIF-ESP32-WROOM، شريحة إيثرنت LAN8720A، شريحة إدارة الطاقة SI 3404
2. فلاش: 4 ميجابايت
3. PSRAM: 8 ميجابايت
4. SRAM: 520 كيلو بايت SRAM
5. الزر: الروبوت، الراحة
6. الجهاز الخارجي: فتحة بطاقة TF، واجهة من النوع C، محول PA2369NL 1825-S، واجهة Ethernet-POE HR861153C
7. USB إلى TTL: CP 2104
8. واجهة معيارية: بطاقة SD، UART، SPI، I2C، PWM، I2S، ADC
9. ساعة القمر الصناعي: مذبذب بلوري بتردد 32.768 ميجاهرتز
10. نطاق درجة حرارة التشغيل: من -40 درجة مئوية إلى +85 درجة مئوية

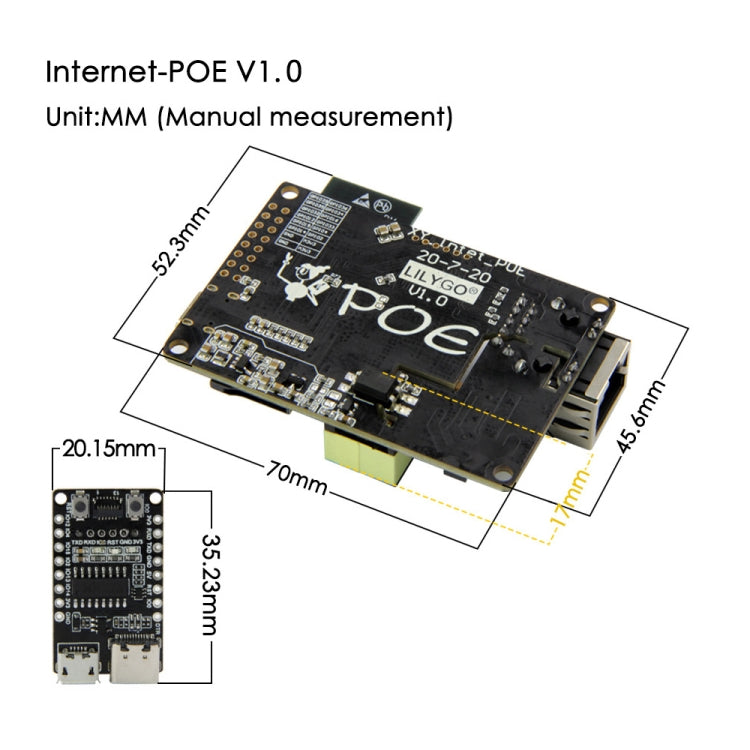

11. الحجم: 70 × 52.3 × 17 ملم
12. الوزن: 26.85 جرام

مواصفات الطاقة
1. مدخل الطاقة: - نوع C USB 5 فولت
2. واجهة Ethernet-POE HR861153C: 50 فولت
3. جهد التشغيل: 2.7 فولت - 3.6 فولت
4. تيار الخرج: حوالي 1.2 أمبير
5. تيار الشحن: 500 مللي أمبير
6. USB: USB من النوع C

واي فاي
1. المعيار: FCC/CE-Red/IC/TELEC/KCC/SRRC/NCC (شريحة ESP 32)
2. البروتوكول: 802.11 b/g/n (802.11n، تسارع 150 ميجابت في الثانية) تجميع A-MPDU وA-MSDU، يدعم فاصل زمني للحماية 0.4 ثانية
3. نطاق التردد: 2.4 جيجاهرتز ~ 2.5 جيجاهرتز (2400 ميجاهرتز ~ 2483.5 ميجاهرتز)
4. قوة الإرسال: 22 ديسيبل ميلي واط
5. مسافة الاتصال: 300 متر

بلوتوث
1. البروتوكول: متوافق مع معايير Bluetooth V4.2BR/EDR وBLE
2. تردد الراديو: حساسية -97 ديسيبل ميلي واط، جهاز استقبال nzif من الفئة 1، الفئة 2، الفئة 3، باعث AFH
3. الصوت: صوت CVSD وSBC

مواصفات البرنامج
1. وضع Wi-Fi: محطة العمل/SoftAP/SoftAP+Station/P2P
2. آلية الأمان: WPA/WPA 2/WPA 2-Enterprise/WPS
3. نوع التشفير: AES/RSA/ECC/SHA
4. ترقية البرامج الثابتة: تنزيل UART/OTA (تنزيل وكتابة البرامج الثابتة عبر الشبكة/المضيف)
5. تطوير البرمجيات: دعم تطوير خادم السحابة/مجموعة أدوات تطوير البرامج لتطوير البرامج الثابتة للمستخدم
6. بروتوكول الشبكة: IPv 4، IPv 6، SSL، TCP/UDP/HTTP/FTP/MQTT
7. تكوين المستخدم: + مجموعة التعليمات، خادم السحابة، تطبيق Android/iOS
8. نظام التشغيل: FreeRTOS
