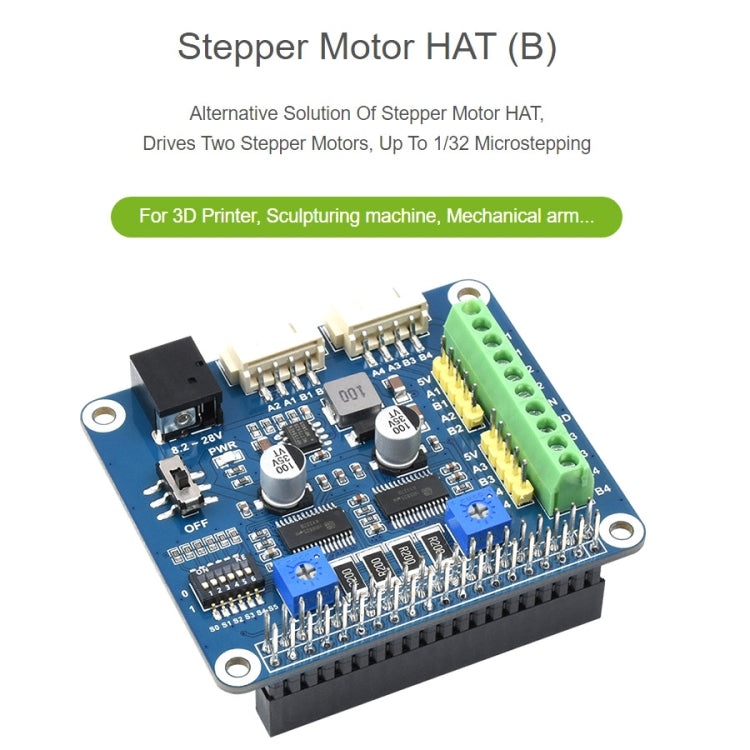

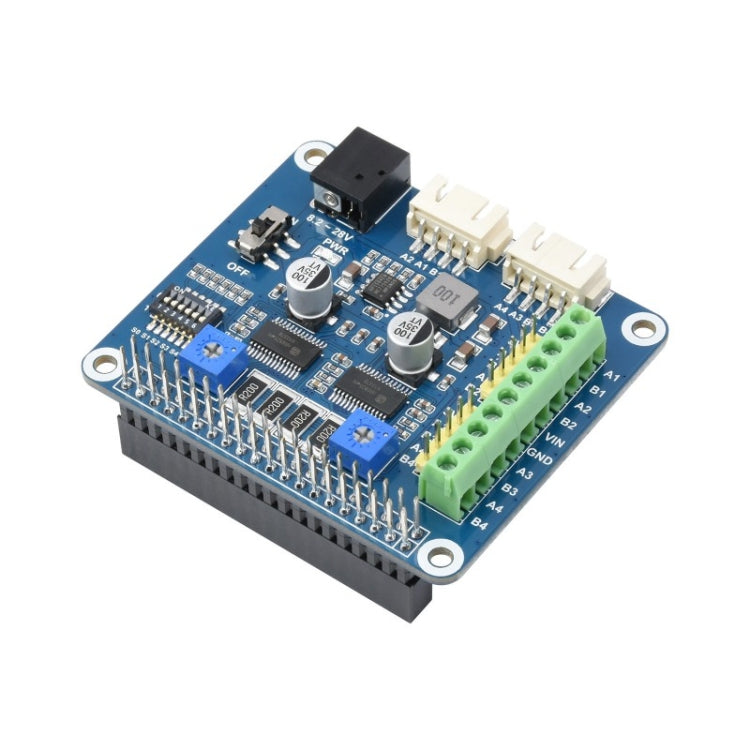

محرك متدرج Waveshare HRB8825 HAT لـ Raspberry Pi، يشغل محركين متدرجين، حتى 1/32 خطوة دقيقة

سمات

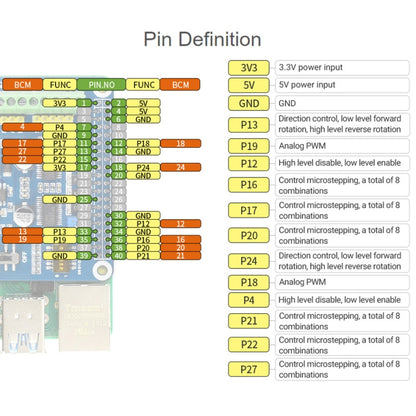

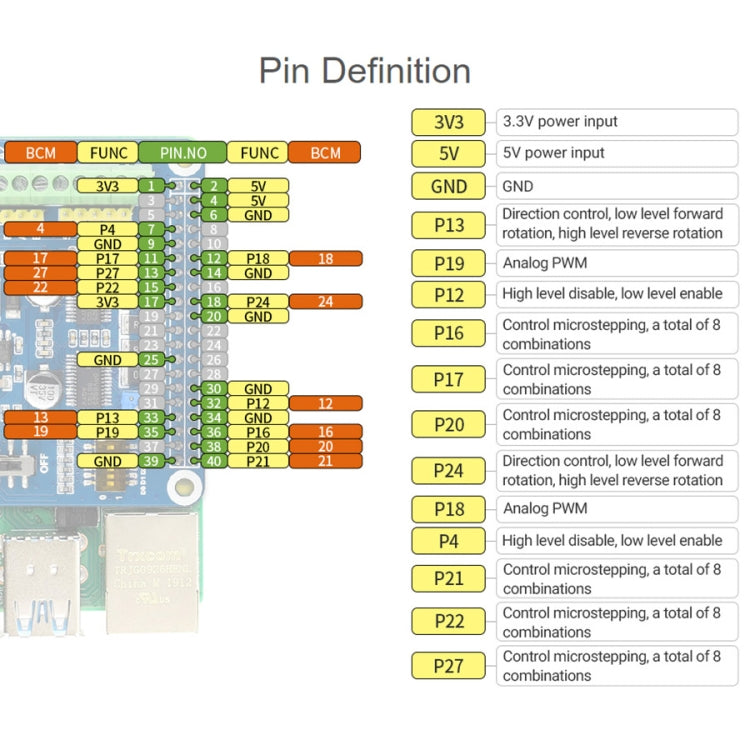

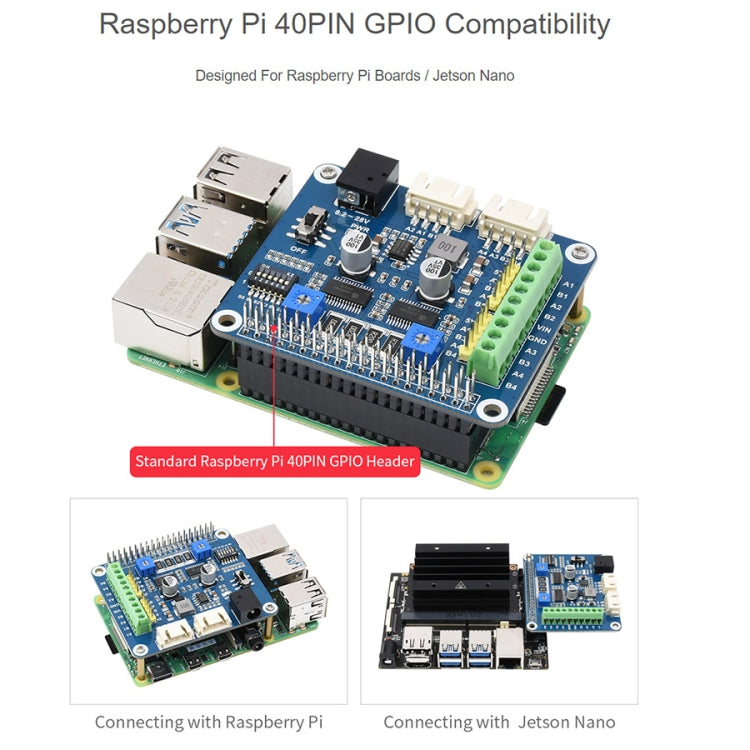

1. موصل تمديد GPIO قياسي Raspberry Pi 40PIN، يدعم لوحات سلسلة Raspberry Pi، Jetson Nano

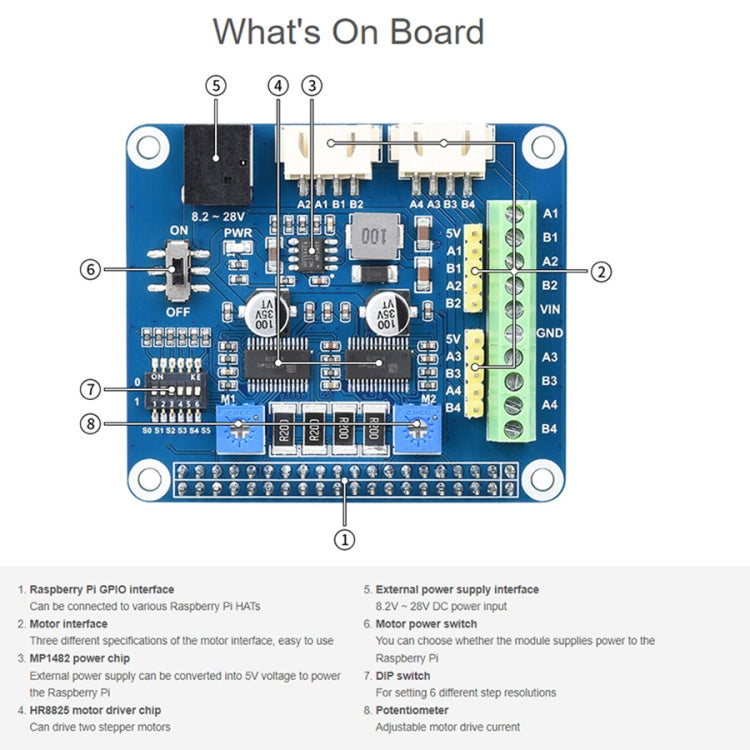

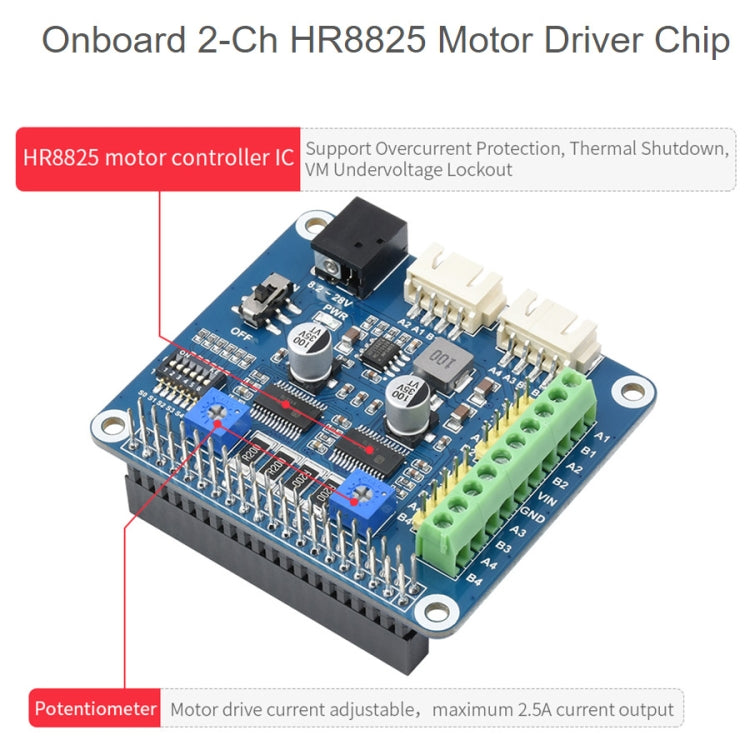

2. وحدة تحكم محرك HR8825 مزدوجة مدمجة مع مؤشر خطوة دقيقة مدمج، تعمل على تشغيل محركين متدرجين، سهلة الاستخدام

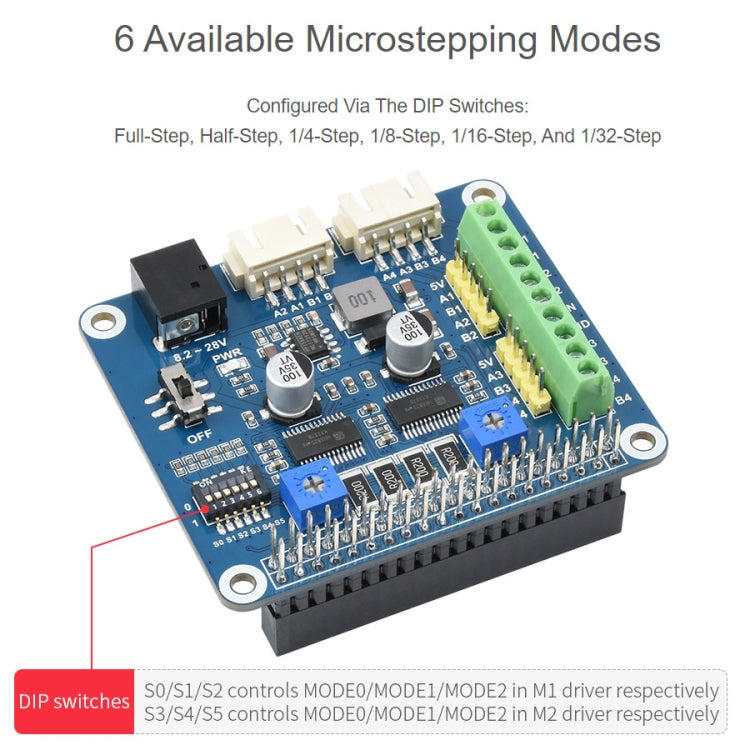

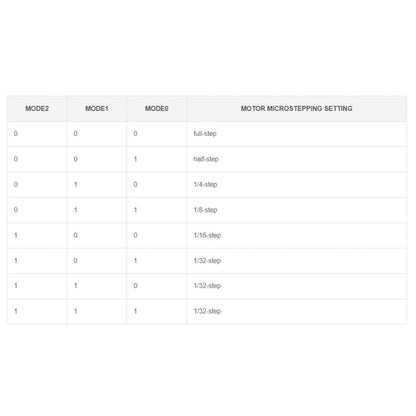

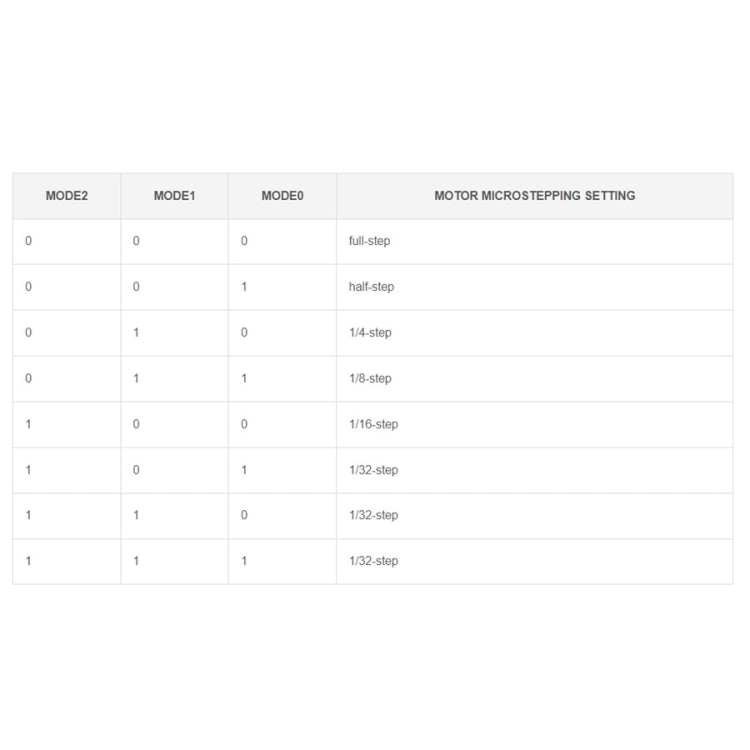

3. 6 أوضاع متاحة للخطوة الدقيقة، تم تكوينها باستخدام مفاتيح DIP: خطوة كاملة، ونصف خطوة، و1/4 خطوة، و1/8 خطوة، و1/16 خطوة، و1/32 خطوة
4. تيار تشغيل المحرك قابل للتعديل عبر مقياس الجهد، أقصى خرج تيار 2.5 أمبير
5. ميزات الحماية: حماية من التيار الزائد (OCP)، الإغلاق الحراري (TSD)، قفل الجهد المنخفض للآلة الفولتميتر (UVLO)
6. يدمج منظم 5 فولت، مما يسمح بتوفير الطاقة لـ Raspberry Pi

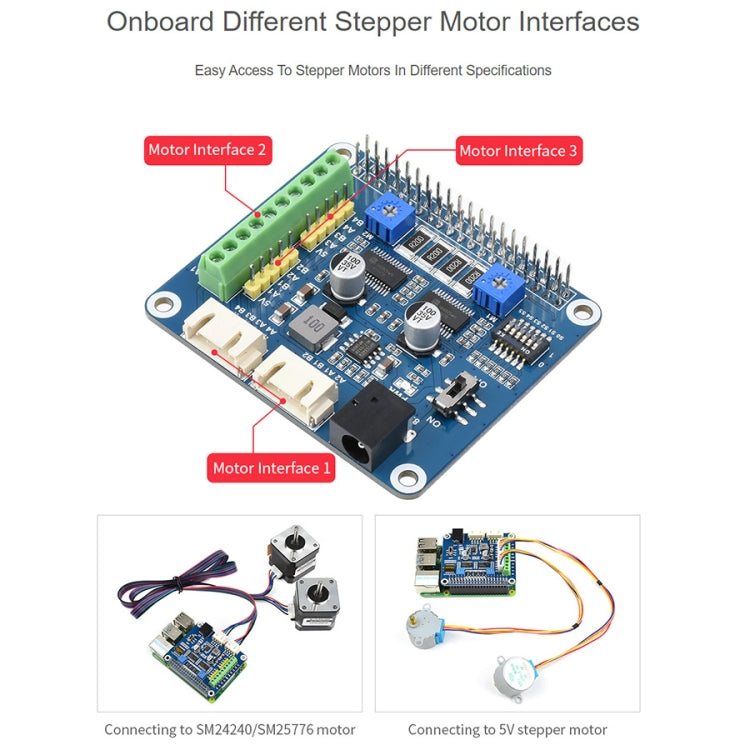

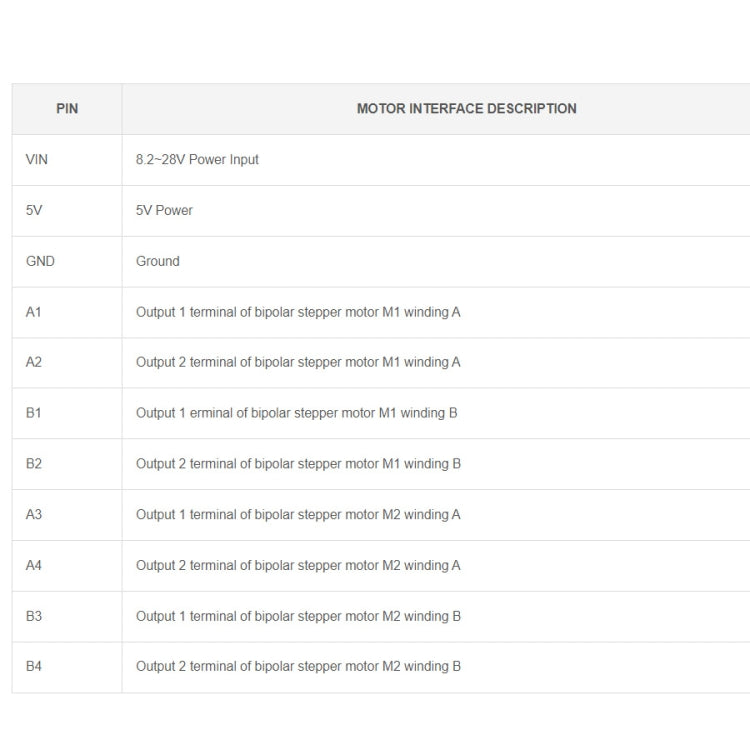

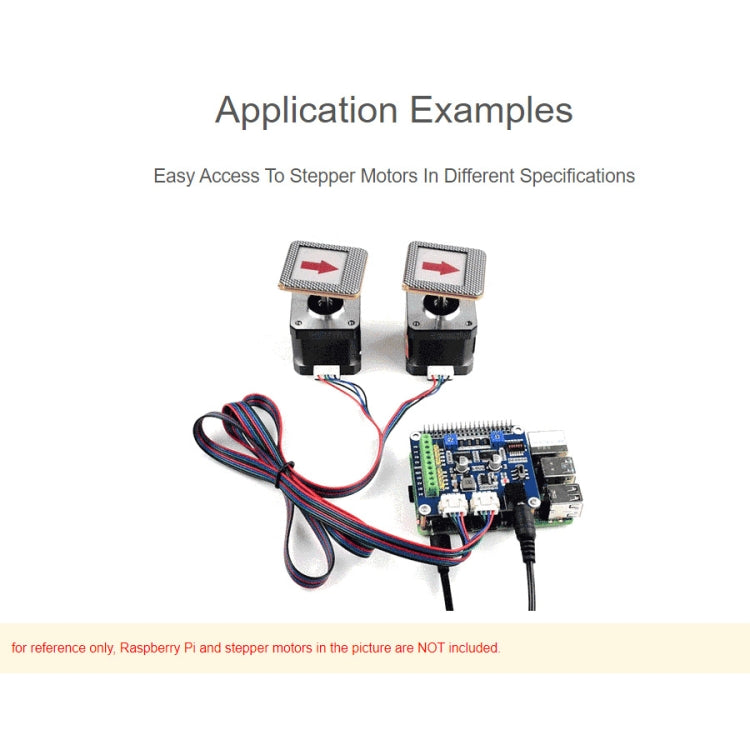

7. خيارات موصلات متعددة مدمجة لمحركات السائر بمواصفات مختلفة
8. يأتي مع موارد التطوير والدليل (أمثلة في BCM2835 وwireningPi وpython)

تحديد
1. وحدة تحكم المحرك: HR8825
2. جهد محرك المحرك: 8.2 فولت ~ 28 فولت
3. تيار تشغيل المحرك: 2.5 أمبير
4. الجهد المنطقي: 3.3 فولت
5. حجم فتحة التركيب: 3.0 مم

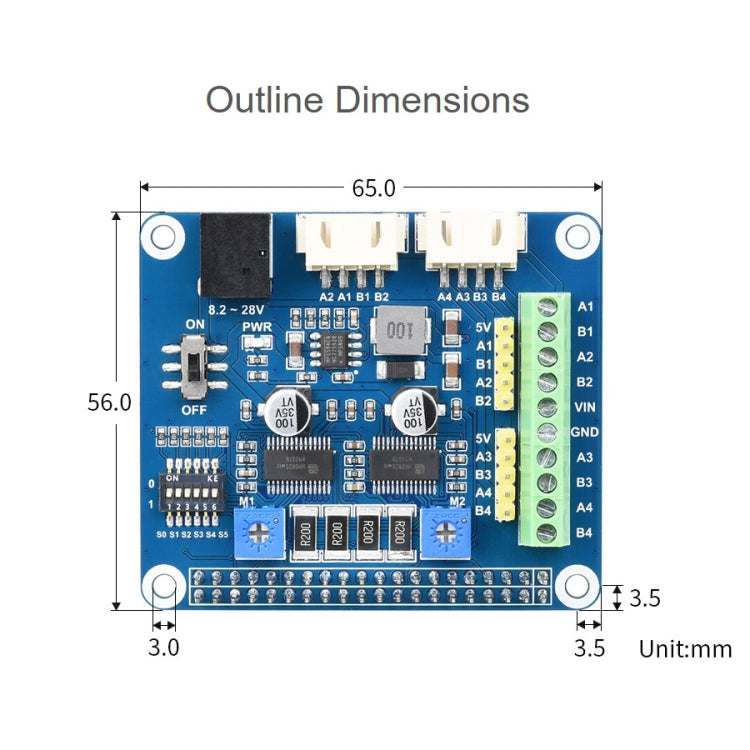

6. الحجم: 65 × 56 مم

قائمة الحزمة
1. محرك متدرج HAT (B) × 1
2. مجموعة براغي RPi (قطعتان) × 1
3. مبدد حراري من الألومنيوم × 1
