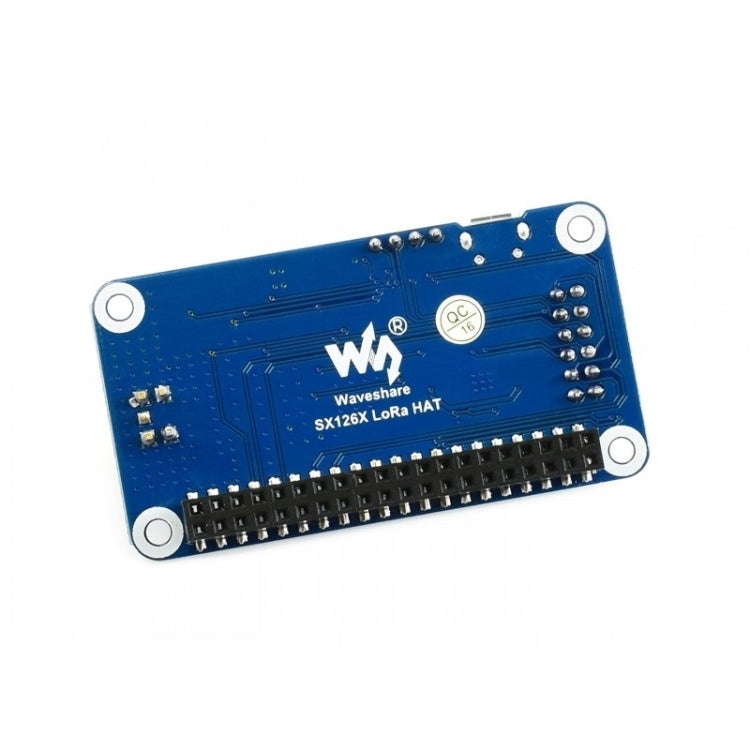

Waveshare LoRa HAT نطاق التردد 433 ميجا هرتز لـ Raspberry Pi، مناسب لأوروبا / آسيا / أفريقيا، 433 ميجا هرتز

ملخص
1. هذه لوحة Raspberry Pi LoRa HAT مبنية على SX1268، تغطي نطاق تردد 433 ميجاهرتز. تسمح بنقل البيانات لمسافة تصل إلى 5 كيلومترات عبر منفذ تسلسلي.
٢. باستخدام الجيل الجديد من تقنية تعديل الطيف المنتشر LoRa، تصل مسافة اتصال الوحدة إلى ٥ كيلومترات، كما تدعم التكرار التلقائي للإرسال لمسافات أطول. تشمل الميزات الأخرى خاصية الاستيقاظ عند الراديو، والتكوين اللاسلكي، واستشعار الموجة الحاملة، ومفتاح الاتصال، وغيرها.
٣. بالمقارنة مع وحدات LoRa العادية، تتميز وحدة SX1268 LoRa HAT بمسافة اتصال أطول، ومعدل نقل بيانات أعلى، واستهلاك أقل، وأمان أفضل، ومقاومة للتداخل. وهي مناسبة لتطبيقات متنوعة، مثل التحكم الصناعي، والمنازل الذكية، وجمع البيانات، وغيرها.

سمات
1. موصل تمديد GPIO قياسي Raspberry Pi 40PIN، يدعم لوحات سلسلة Raspberry Pi
2. محول USB إلى UART المدمج CP2102، للتصحيح التسلسلي
3. قم بإحضار واجهة التحكم UART، لتوصيل لوحات الاستضافة مثل Arduino/STM32
4. 4 مؤشرات LED، من السهل التحقق من حالة الوحدة
5. تقنية تعديل طيف الانتشار LoRa، ما يصل إلى 84 قناة إشارة متاحة، ومسافة اتصال أطول، وأكثر مقاومة للتداخل
6. التكرار التلقائي متعدد المستويات، مناسب للاتصالات طويلة المدى للغاية، يسمح بشبكات متعددة في نفس المنطقة
7. ميزات استهلاك الطاقة المنخفضة مثل وضع السكون العميق والاستيقاظ على الراديو، مثالية للتطبيقات التي تعمل بالبطارية
8. مفتاح اتصال قابل للتخصيص لن يتم استرجاعه، مما يحسن بشكل كبير من أمان بيانات المستخدم
9. دعم LBT، ومراقبة ضوضاء قناة الإشارة قبل الإرسال، مما يحسن بشكل كبير نسبة النجاح في البيئات القاسية
10. دعم مؤشر شدة إشارة RSSI، لتقييم جودة الإشارة وضبط الشبكة
11. دعم تكوين المعلمات اللاسلكية، عن طريق إرسال حزمة أوامر/بيانات لاسلكية، وتكوين أو استرداد معلمات الوحدة عن بعد
12. دعم نقل النقطة الثابتة والبث ومراقبة قناة الإشارة
13. يأتي مع موارد التطوير والدليل (أمثلة لـ Raspberry Pi/STM32)

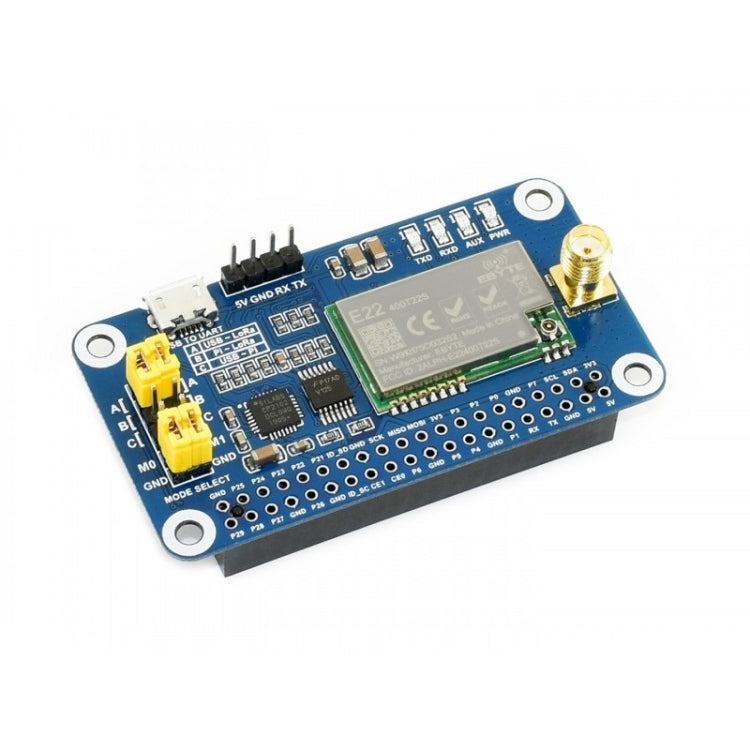

ما هو على متن الطائرة
1. وحدة SX1268 LoRa
2. 74HC125V: مترجم مستوى الجهد
3. CP2102: محول USB إلى UART

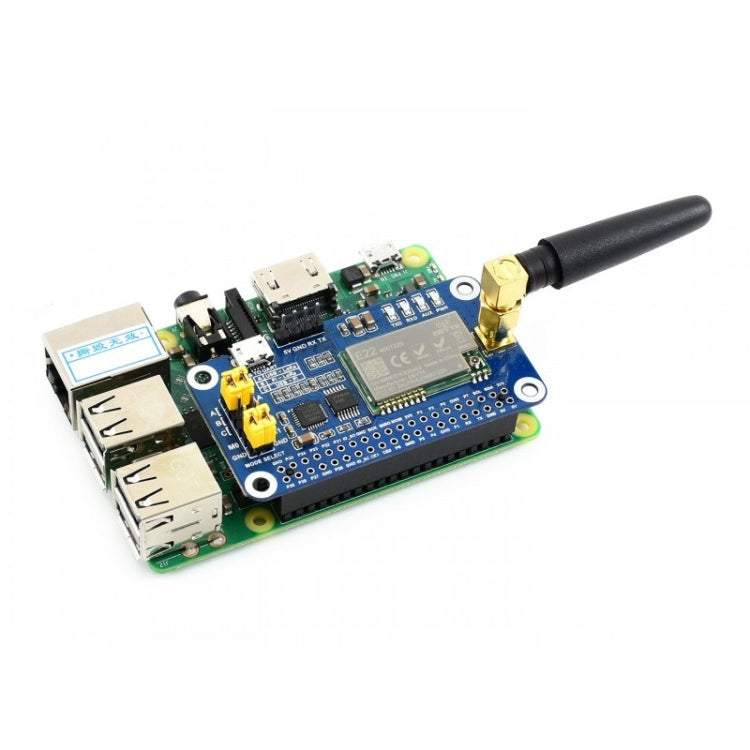

4. موصل Raspberry Pi GPIO: للاتصال بـ Raspberry Pi
5. منفذ USB إلى UART
6. رأس UART: لتوصيل لوحات المضيف مثل STM32/Arduino
7. موصل هوائي SMA
8. موصل هوائي IPEX
9. المؤشرات:
- RXD/TXD: مؤشر UART RX/TX
- AUX: مؤشر مساعد
- PWR: مؤشر الطاقة
10. وصلات اختيار UART
- أ: التحكم في وحدة LoRa عبر USB إلى UART
- ب: التحكم في وحدة LoRa من خلال Raspberry Pi
- C: الوصول إلى Raspberry Pi عبر USB إلى UART
11. وصلات اختيار وضع LoRa
- قصير M0، قصير M1: وضع النقل
- M0 قصير، M1 مفتوح: وضع التكوين
- فتح M0، اختصار M1: وضع WOR
- افتح M0، افتح M1: وضع السكون العميق

مواصفة
1. وحدة التردد اللاسلكي: SX1268
2. نطاق التردد: 410.125 ~ 493.125 ميجاهرتز
3. معدل الراديو: 0.3 كيلوبت في الثانية ~ 62.5 كيلوبت في الثانية (قابل للبرمجة)
4. قوة الإرسال: 22.0 ديسيبل ميلي واط (قابلة للبرمجة 10/13/17/22 ديسيبل ميلي واط)
5. حساسية الاستقبال: -147 ديسيبل (معدل الراديو 2.4 كيلوبت في الثانية)
6. استهلاك الطاقة:
- تيار الإرسال: 110 مللي أمبير (استهلاك مؤقت)
- تيار الاستقبال: 11 مللي أمبير
- تيار السكون: 2 ميكرو أمبير (إيقاف تشغيل برنامج وحدة LoRa)
7. واجهة الاتصال: UART (مستوى TTL)
8. معدل الباود: 1200 بت في الثانية ~ 115200 بت في الثانية (9600 بت في الثانية افتراضيًا)
9. طول الحزمة: 240 بايت (قابلة للبرمجة 32/64/128/240 بايت)
10. ذاكرة التخزين المؤقت: 1000 بايت
11. المدى التجريبي: 5 كم (الحالة: سماء صافية، ارتفاع 2.5 متر، كسب الهوائي 5 ديسيبل، معدل البث اللاسلكي 2.4 كيلوبت في الثانية)
12. مصدر الطاقة: 5 فولت
13. مستوى المنطق: 3.3 فولت/5 فولت
14. درجة حرارة التشغيل: -40~85 درجة مئوية
15. التطبيقات: المنزل الذكي، وأجهزة الاستشعار الصناعية، وأتمتة المباني، والعدادات الذكية، والمزيد من تطبيقات إنترنت الأشياء الأخرى
16. الأبعاد: 7 سم × 12 سم × 2 سم
17. الوزن: 69 جرامًا
18. قائمة التعبئة:
- SX1268 433MHz LoRa HAT x1
- كابل USB من النوع A إلى قابس micro x1

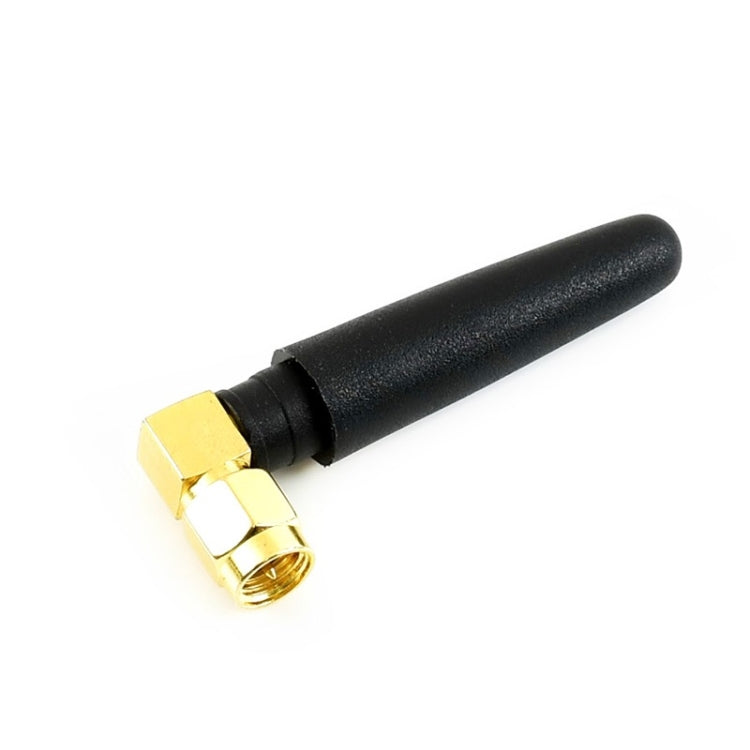

- هوائي 433 ميجا هرتز × 1
