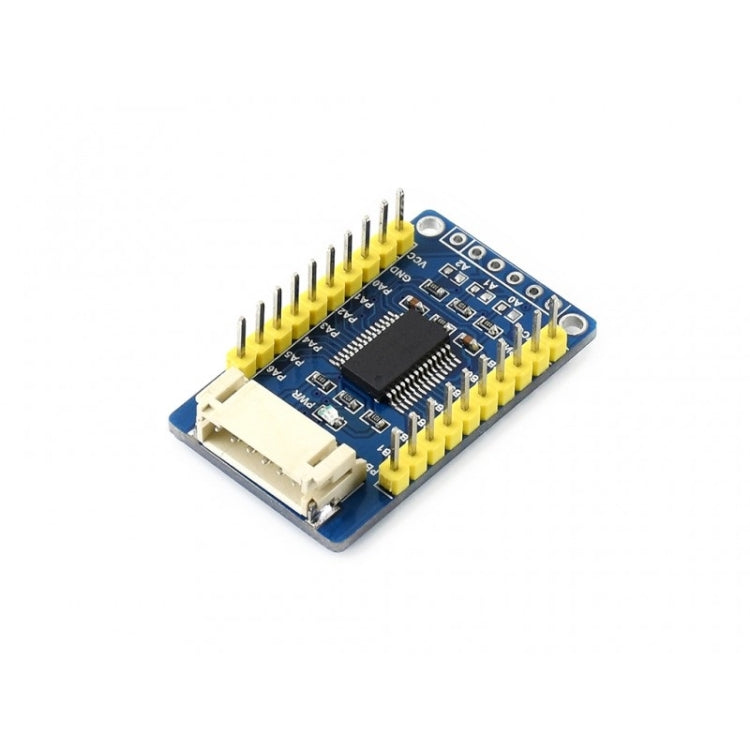

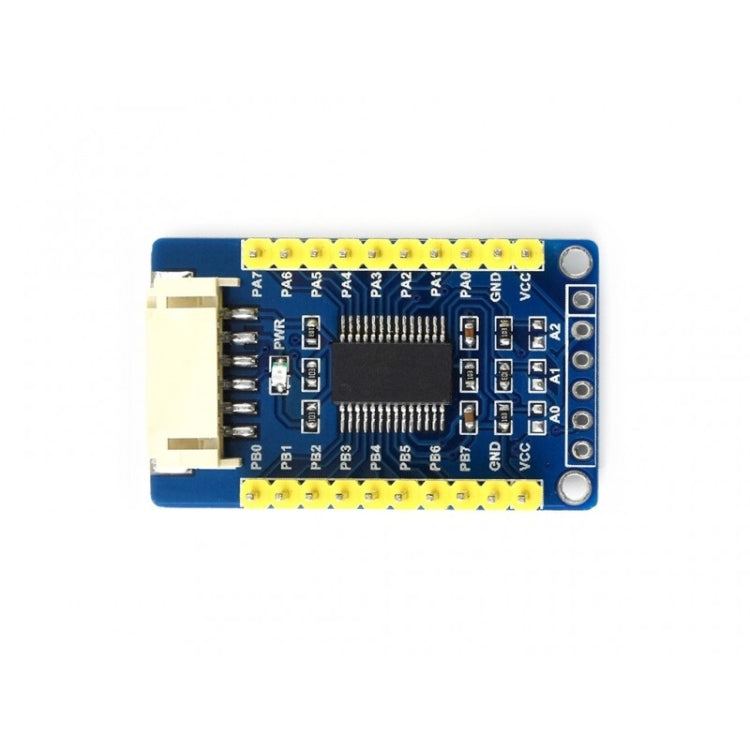

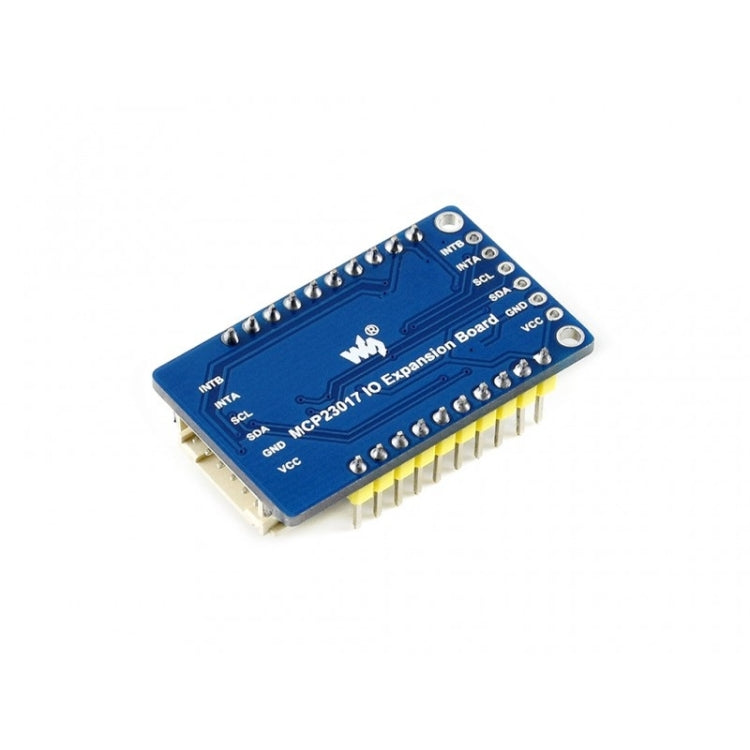

لوحة توسيع الإدخال/الإخراج Waveshare MCP23017، توسع 16 دبوس إدخال/إخراج

ملخص
تقوم لوحة توسيع الإدخال والإخراج MCP23017 بتوسيع دبابيس الإشارة إلى 16 دبوس إدخال/إخراج استنادًا إلى ناقل I2C، ويمكن استخدام ما يصل إلى 8 دبوس إدخال/إخراج MCP23017 في نفس الوقت، مما يوفر ما يصل إلى 128 دبوس إدخال/إخراج، وهي متوافقة مع مستويات 3.3 فولت و5 فولت.

سمات
1. يتم التحكم فيه بواسطة I2C، ويوسع دبابيس الإشارة إلى 16 دبوس إدخال/إخراج
2. عنوان I2C قابل للتكوين عن طريق اختصار وصلات A0/A1/A2

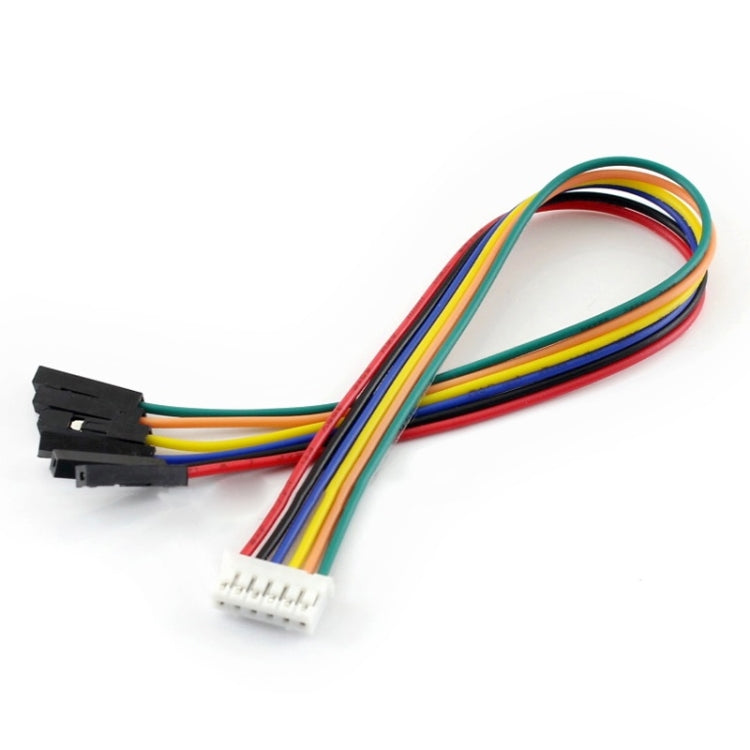

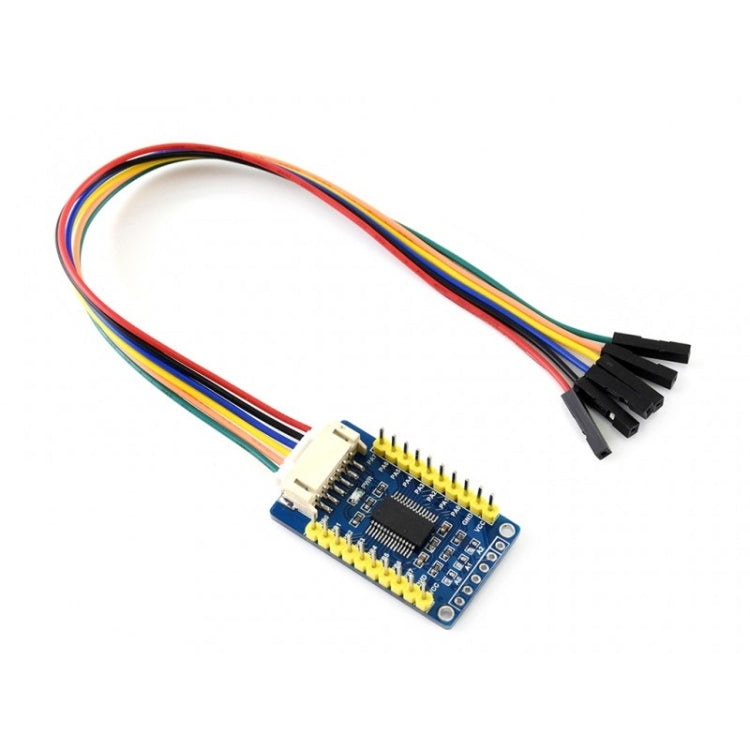

3. يوفر خيارين للموصل: طرف PH2.0 و/أو وسادات اللحام، مما يسمح بتكديس وحدات I2C متعددة
4. مترجم جهد مدمج، متوافق مع مستوى 3.3 فولت/5 فولت
5. يأتي مع موارد التطوير والدليل (أمثلة لـ Raspberry Pi / micro:bit / Arduino / STM32)

تحديد
1. جهد التشغيل: 5 فولت/3.3 فولت
2. الواجهة: I2C
3. دبابيس المقاطعة: INTA، INTB
4. منافذ الإدخال والإخراج التوسعية: 16
5. الأبعاد: 38 مم × 23 مم
6. حجم فتحة التركيب: 2.0 مم
