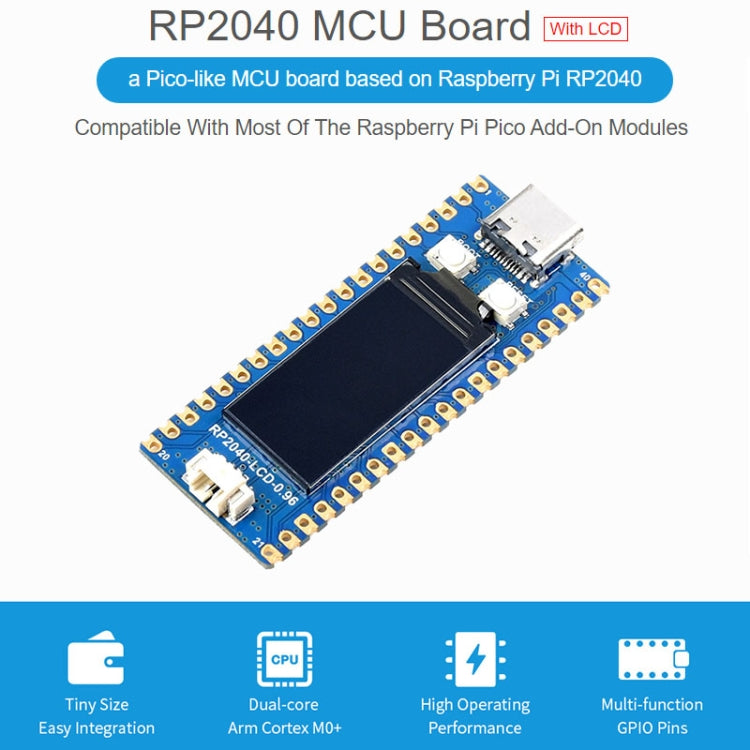

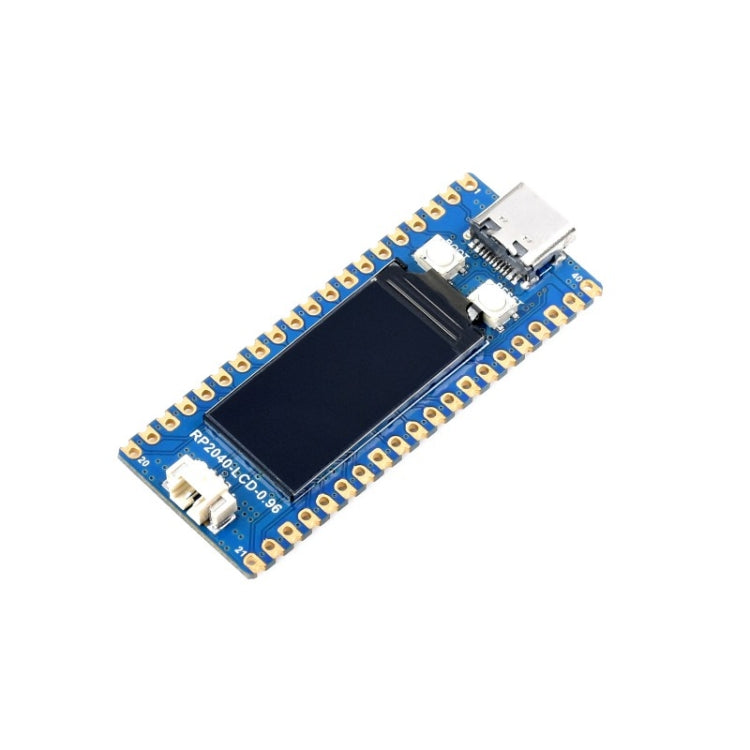

لوحة Waveshare RP2040-LCD-0.96 MCU شبيهة بـ Pico، مبنية على Raspberry Pi MCU RP2040، مع رأس دبوس، RP2040-LCD-0.96

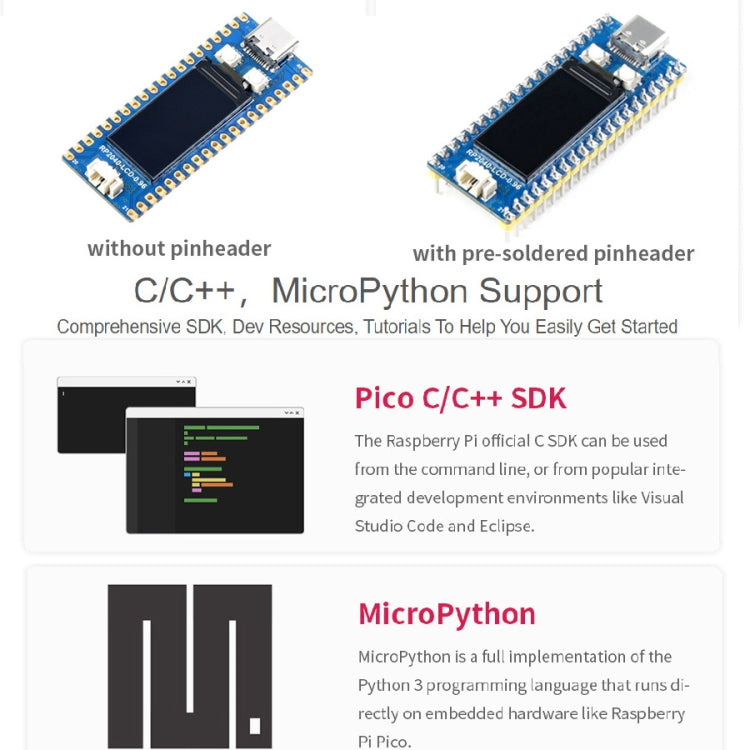

RP2040-LCD-0.96 هي لوحة تحكم دقيقة (MCU) منخفضة التكلفة وعالية الأداء، شبيهة بلوحة Pico، مزودة بواجهات رقمية مرنة. تتضمن شريحة متحكم Raspberry Pi RP2040، تمامًا مثل شريحة Raspberry Pi Pi. لتطوير البرمجيات، تتوفر إما Raspberry Pi C/C++ SDK أو MicroPython، مما يُسهّل عليك البدء ودمجها في المنتجات النهائية بسرعة.
بالإضافة إلى ذلك، هناك أيضًا شاشة IPS مدمجة مقاس 0.96 بوصة، وموصل شحن/تفريغ بطارية ليثيوم، وشريحة تعزيز DC-DC عالية الكفاءة.

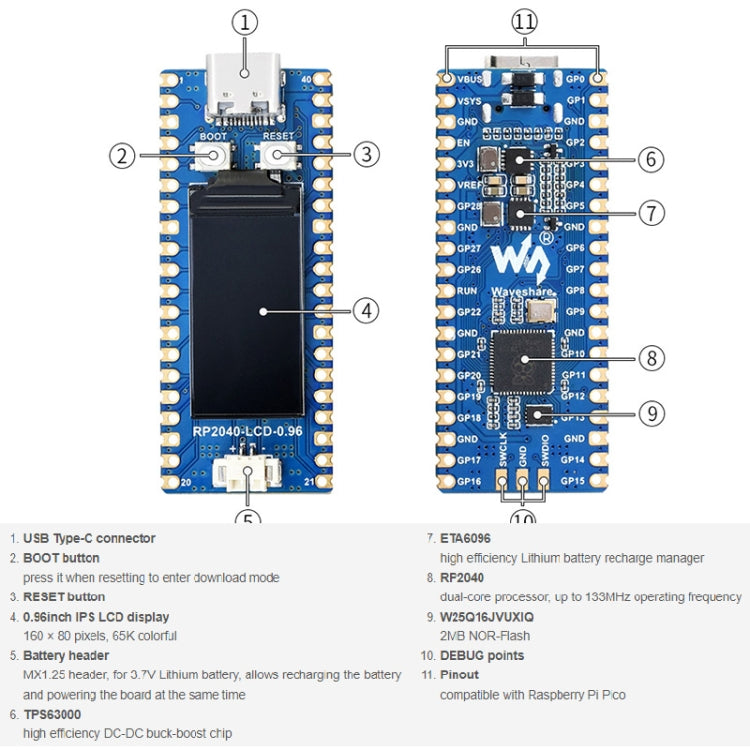

تتضمن الميزات الرئيسية ما يلي:
1. شريحة متحكم RP2040 التي صممتها شركة Raspberry Pi في المملكة المتحدة
2. معالج Arm Cortex M0+ ثنائي النواة، يعمل بتردد مرن يصل إلى 133 ميجاهرتز
3. 264 كيلوبايت من ذاكرة الوصول العشوائي الساكنة (SRAM)، و2 ميجابايت من ذاكرة الفلاش المدمجة
4. موصل USB-C، يحافظ على تحديثه، وأسهل في الاستخدام
5. شاشة LCD IPS ملونة مقاس 0.96 بوصة بدقة 160 × 80 بكسل و65 ألف بكسل
6. رأس شحن/تفريغ بطارية الليثيوم، مناسب للأجهزة المحمولة
7. شريحة DC-DC مدمجة TPS63000، شريحة تعزيز DC-DC عالية الكفاءة، ومفتاح تيار 1.8 أمبير
8. تسمح الوحدة المُقلدة باللحام مباشرةً بلوحات الناقل (يجب أن يكون هناك فتحة مخصصة لتضمين المكونات السفلية)
9. USB 1.1 مع دعم الجهاز والمضيف
10. وضع السكون منخفض الطاقة وأوضاع الخمول
11. برمجة السحب والإفلات باستخدام وحدة تخزين ضخمة عبر USB

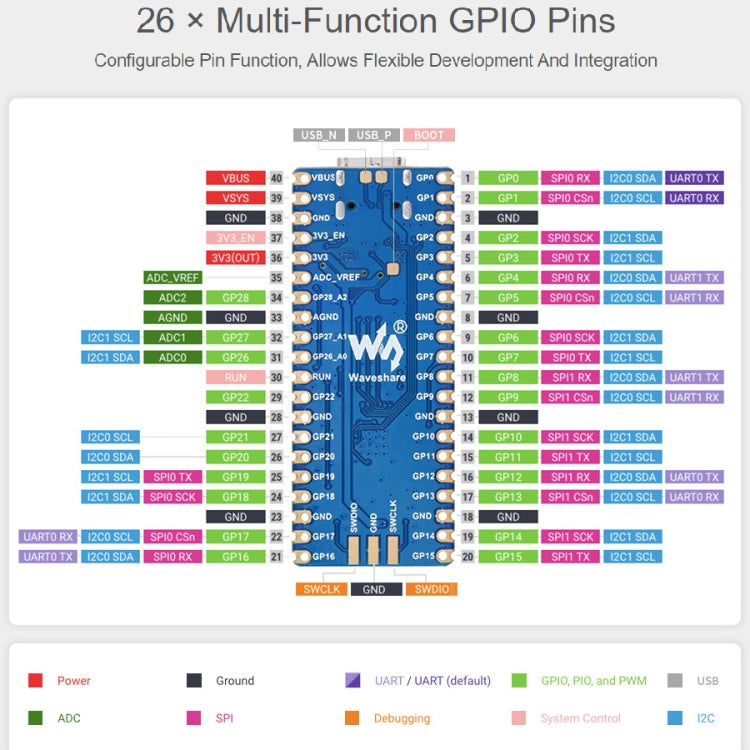

13. 26 × دبابيس GPIO متعددة الوظائف
14. 2 × SPI، 2 × I2C، 2 × UART، 3 × 12 بت ADC، 16 × قنوات PWM قابلة للتحكم
15. ساعة دقيقة ومؤقت مدمجان على الشريحة
16. مستشعر درجة الحرارة
17. مكتبات الفاصلة العائمة المُسرّعة على الشريحة
18. 8 × آلات حالة إدخال/إخراج قابلة للبرمجة (PIO) لدعم الأجهزة الطرفية المخصصة
