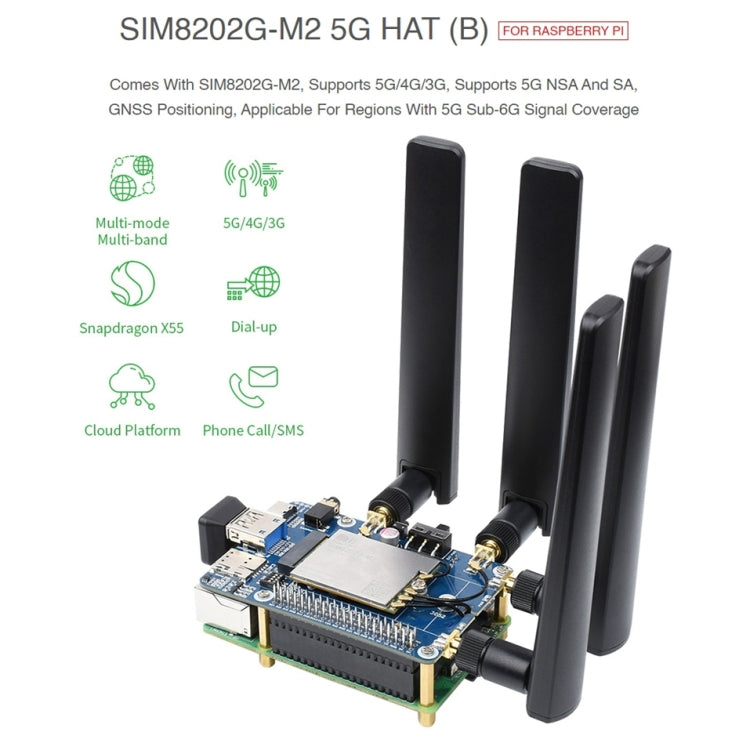

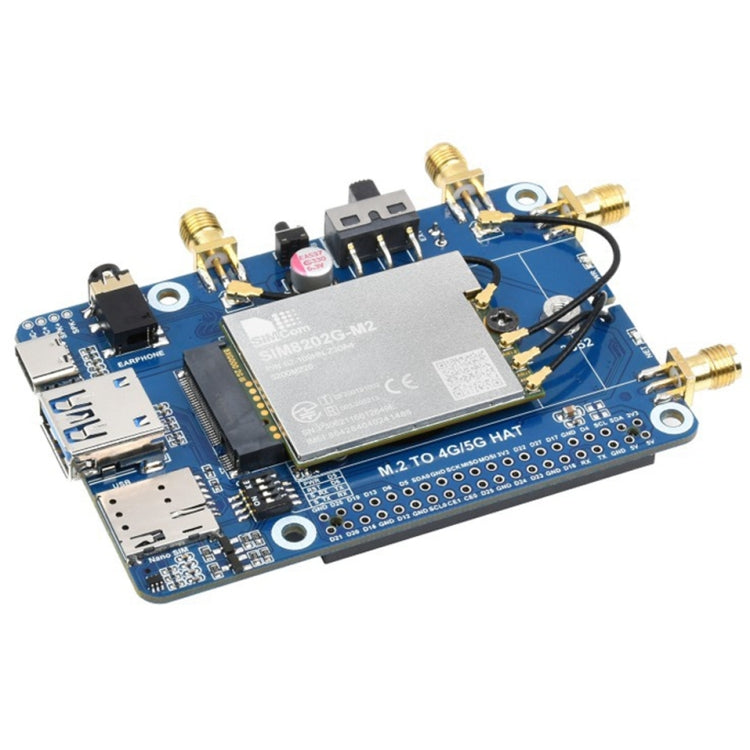

لوحة وحدة Waveshare SIM8202G-M2 5G HAT B متعددة النطاق Snapdragon X55 لـ Raspberry Pi، SIM8202G-M2 5G HAT B

سمات
1. يأتي مع وحدة أساسية SIM8202G-M2، استنادًا إلى منصة Qualcomm Snapdragon X55، ويدعم شبكات 5G NSA وSA، ويدعم متعدد الأوضاع ومتعدد النطاقات
2. تحديد المواقع ثنائي النطاق متعدد الأبراج: GPS، وBeidou، وGlonass، وGalileo، وQZSS
3. دعم نظام التشغيل: Windows/Linux/Android

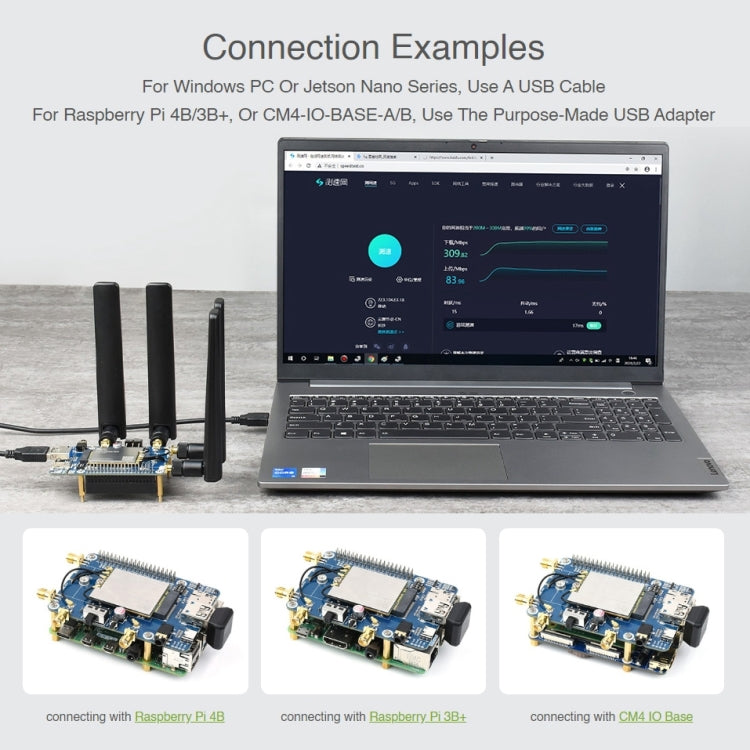

4. منفذ USB 3.1 (متوافق مع USB 2.0) للاتصال بجهاز الكمبيوتر الشخصي أو Raspberry Pi أو لوحة مضيفة Jetson Nano لتمكين اتصال 5G عالي السرعة
5. فتحة M.2 B KEY القياسية، متوافقة مع وحدات 5G المختلفة: سلسلة SIM8202X-M2 / SIM8200EA-M2 / SIM8262X-M2

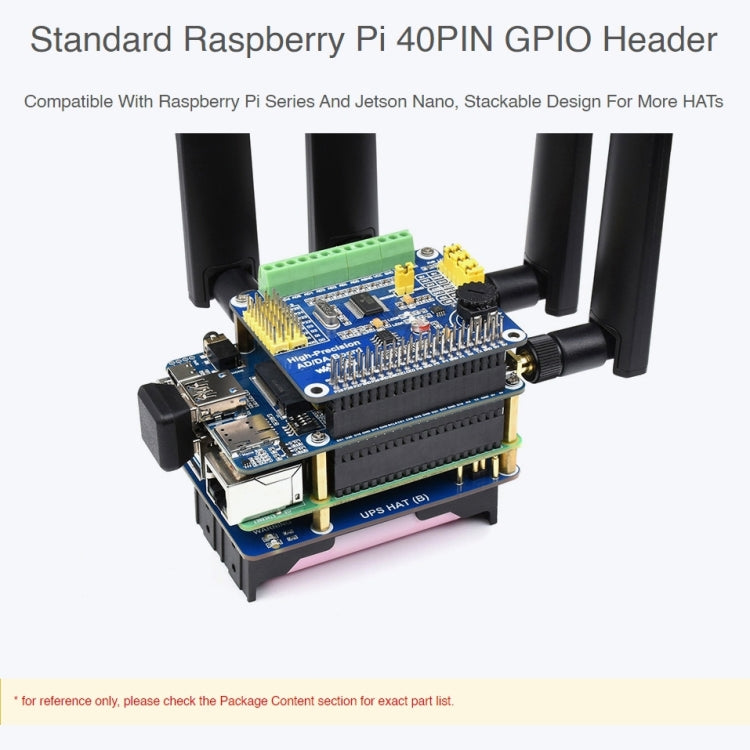

6. دبوس التحكم المدمج في UART وPWR وRST، ومترجم مستوى الجهد المدمج، يتم تمكينه عبر مفتاح DIP، للاستخدام مع المضيفين مثل Raspberry Pi أو Arduino
7. موصل USB-C مدمج، يتم تمكينه عبر مفتاح، لتوصيل مصدر طاقة مستقل للوحدة، مما يسمح بمزيد من الأحمال ومصدر طاقة مستقر ومرن
8. مفتاح تشغيل/إيقاف تشغيل مصدر الطاقة المدمج، وزر إعادة الضبط ومؤشر LED، مما يسهل تشغيل/إيقاف تشغيل الوحدة أو مراقبة حالة التشغيل
9. 4 موصلات هوائي SMA إلى IPEX، مع أطراف SMA ملحومة مسبقًا لتوصيل الهوائيات
10. 2 فتحة بطاقة SIM، بطاقتان في وضع الاستعداد الفردي، قابلة للتبديل عبر أمر AT
11. مقبس صوت مدمج وفك تشفير صوت، يسمح بتشغيل الصوت مثل إجراء مكالمة هاتفية
12. دائرة إمداد طاقة عالية الكفاءة، تيار خرج يصل إلى 3 أمبير

تحديد
نطاق التردد:
1. Sub-6G (SA): n1، n2، n3، n5، n7، n8، n12، n20، n28، n38، n40، n41، n48، n66، n71، n77، n78، n79
2. Sub-6G (NSA): n41، n77، n78، n79
3. LTE-FDD: B1، B2، B3، B4، B5، B7، B8، B12، B13، B14، B17، B18، B19، B20، B25، B26، B28، B29، B30، B32، B66، B71
4. LTE-TDD: B34، B38، B39، B40، B41، B42، B43، B48
5. WCDMA: B1، B2، B3، B4، B5، B8
6. نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS): نظام تحديد المواقع العالمي (GPS)، وغلوناس (GLONASS)، وبيدو (Beidou)، وغاليليو (Galileo)، ونظام الملاحة شبه الساتلي (QZSS)

معدل البيانات
1. Sub-6G: 2.4 جيجابت في الثانية (DL) / 500 ميجابت في الثانية (UL)
2. LTE: 1 جيجابت في الثانية (تنزيل) / 200 ميجابت في الثانية (تنزيل عالي السرعة)
3. HSPA+: 42 ميجابت في الثانية (تنزيل) / 5.76 ميجابت في الثانية (تنزيل عالي السرعة)

وظائف البرنامج
1. أنظمة التشغيل: Windows/Linux/Android
2. بروتوكولات الاتصال: TCP/IP، IPV4، IPV6، Multi-PDP، FTP، FTPS، HTTP، HTTPS، MQTTS، DNS، SSL3.0
3. الرسائل القصيرة: تدعم MT وMO وCB والنص وPDU
4. ترقية البرامج الثابتة: يدعم ترقية البرامج الثابتة عبر منفذ USB

التطبيقات
1. المناطق المطبقة: المناطق ذات تغطية إشارة 5G Sub-6G بما في ذلك الصين والولايات المتحدة واليابان وكوريا الجنوبية وأوروبا والشرق الأوسط وأمريكا اللاتينية وما إلى ذلك.
2. أمثلة للتطبيق: CPE، البوابة الذكية، الطائرات بدون طيار، البث المباشر، المعالجة عن بعد، الأمن الذكي

قائمة الحزمة
1. M.2 إلى 4G/5G HAT x1
2. SIM8202G-M2 × 1
3. هوائي 4 قطع × 1
4. كابل محول IPEX 4 قطع × 1
5. 2 × رأس دبوس 20PIN × 1
6. هوائي GPS سلبي x1
7. كابل USB 3.0 مزدوج المقبس x1
8. محول USB 3.0 x1
9. محول USB 2.0 × 1
10. غطاء حماية SMA 4 قطع × 1
11. مجموعة براغي × 1
